用电服务管理系统软件，基于“配电运维服务”为宗旨而建立，集：数据采集、传输、分析、监控、保护、控制、报警等功能为一体的智能化平台系统软件。实现发送远程控制指令与用电设备最佳工况运行为前提，保障配电房即便是在无人监控的状态下也能够处于安全运行状态中。对于故障、检修等问题、通过信息化手段由专业的技术人员提供相应的维修服务。基于大数据分析原理利用用户用电数据信息的分析与售电企业的业务开展相结合，使售电业务发展过程中优于其他同类企业。“数据+需求=业务”三者的有效结合为售电企业的发展开创了新的模式。系统适用于中低压变电站、工厂、楼宇、小区配电、售电服务公司及工程运维公司等配电、运维系统的监控及管理。系统的应用有力的提高了整个配电、运维网络的信息化智能化管理水平。

核心：

        将计算机网络技术及现代通信技术应用于配电运维业务中结合售电企业对于业务发展的需要，提升用电服务的可靠性和效率。也是将现代服务业理念应用于配电运维业务中的典范。

        把专业的业务交给专业的公司、专业的人员去做，这就是用电服务管理理念。

以最低的成本达到最安全以及最高效的电网运行

二、服务内容

三、服务流程

        通过对客户的配电房设备进行智能化改造，加装传感设备，将数据收集后上传至智能代维数据中心平台；平台远程对上传的数据进行监测、计算、分析、告警等多项功能，实现远程管理。

四、数据中心

五、数据结构

六、平台优势

工程师对数据进行分析，提供合理解决方案：

七、功能特点

多元化监控监视平台、集控化管理模式：

▶电能监测

设备运行状态、电流、电压、电量等实时数据采集与监测

实时远程自动抄表，降低人员工作量

▶水气等能耗监测

水、气等能耗数据实时采集监测，能源数据统一管理归类

▶环境监测

3D实景仿真、环境监测，实时事件推送，远程视频监控

▶事故预测告警

智能化无人巡视值守：实时事件推送、历史事件查询、事件分类

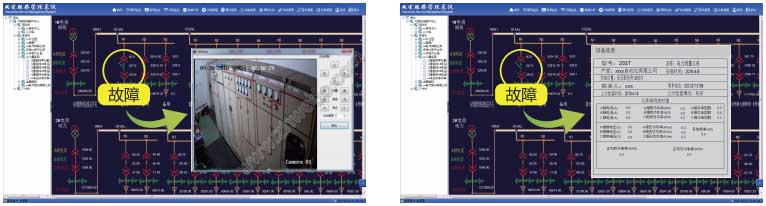

故障短信告警、自动推图、弹图、弹视频

▶运维管理

报表管理，巡视管理、交接班、工程管理、运维报告

设备档案、生命周期管理，备品备件管理

▶大数据分析

设备运行趋势分析：负荷、电流、触点温度等

电动机分析：效率、安全运行时间、维护时间等

故障分析、趋势预测、越限统计

线路、变压器，监控点负荷预测

重要设备、线路、用能单位能耗分析

▶售电服务

售电企业大数据中心与互联网+数据

交易管理、经营预测、客户关系管理

▶移动APP应用



八、配电房智能化改造

        通过加装电力仪表、测温装置、环境传感器等设备对配电房进行智能化改造，采用配电集控屏对配电房设备实时监测，并把采集数据上传到用电服务数据中心。

▶典型组网方式

有线方式：

        在具备网络条件的情况下，可直接将各数据采集监控装置通过RS485有线方式进行串接后连接到智能网关，通过局域网将采集的数据传送至监控主机（就地工作站或配集控屏）；监控主机对数据进行实时展示、统计分析、存储；最终根据需求将数据统一从监控中心或智能网关上传至数据中心。

推荐配置：

• 配电集控屏（VAGARY-R1001）

• 通讯管理机（VAGARY-L5211/5212/5213）

• 串口服务器（VAGARY-5103）

• 多路仪表（VAGARY925D-3E6）

• 三相多功能仪表（VAGARY925D-DST）

无线方式：

        在走线不方便或无网络的情况下，对数据采集装置采用RS485串接后连接到无线模块将数据传输至监控主机（就地工作站或配电集控屏）；监控主机将接收到的数据进行实时展示、统计分析、存储；最终根据需求将数据统一从监控中心或智能网关上传至数据中心。

推荐配置：

• 配电集控屏（VAGARY-R1001）

• 通讯管理机（VAGARY-L5211）

• 无线模块（VAGARY321A-232C/485、VAGARY-D4100）

• 多路仪表（VAGARY925D-3E6）

• 三相多功能仪表（VAGARY925D-DST）

有线及无线混合方式：

        根据现场情况，在无网络或走线不方便的区域采用无线方式，在有网络的区域采用有线方式，系统可灵活混合组网，不受区域条件限制。

推荐配置：

• 配电集控屏（VAGARY-R1001）

• 通讯管理机（VAGARY-L5211/5212/5213）

• 串口服务器（VAGARY-5103）

• 无线模块（VAGARY321A-232C/485、VAGARY-D4100）

• 多路仪表（VAGARY925D-3E6）

• 三相多功能仪表（VAGARY925D-DST）

▶配电房智能化改造（主要设备）

就地集中监控中心——配电集控屏：

        VAGARY-R1001是公司针对配电房智能运维自主研发的集电能参数采集、环境监测、运维管理于一身的智能一体化监控系统。

        系统具备数据实时采集、分析及事件上报机制，可将采集的数据实时上传到数据中心平台系统，同时具有就地数据存储功能，当网络不稳定或断开时可自动对数据进行存储，网络恢复时自动上传数据；保证数据稳定的同时，提高工作及运维管理的效率，降低运行管理成本。

数据采集网关——通讯管理机：

        4个RS232/RS485，2个10M/100M自适应的以太网，1个调试口；电磁屏蔽性好，美观坚固的铝合金结构机箱；实时参数采集（三相电压、电流、三相有功/无功/视在/功率、功率因数、频率、有功电能、无功电能等电参数的采集）；支持IEC101、102、103、104、CDT、DL645、MODBUS等协议。

        8个RS232/RS485，4个10M/100M自适应的以太网；电磁屏蔽性好，美观坚固的铝合金结构机箱；实时参数采集（三相电压、电流、三相有功/无功/视在/功率、功率因数、频率、有功电能、无功电能等电参数的采集）；支持IEC101、102、103、104、CDT、DL645、MODBUS等协议。

        16个RS232/RS485,4个10M/100M自适应的以太网；电磁屏蔽性好，美观坚固的铝合金结构机箱；实时参数采集（三相电压、电流、三相有功/无功/视在/功率、功率因数、频率、有功电能、无功电能等电参数采集）；支持IEC101、102、103、104、CDT、DL645、MODBUS等协议。

• 环境监测网关(VAGARY-G100)：

产品特点：

        VAGARY-G1001是整个智能环境监测系统的大脑，负责连接和控制所有入网的智能设备。自带工业级以太网接口，支持TCP Server、TCP Client模式，通过TCP/IP协议把网络连接局域网或Internet中,上传服务或系统。用户可通过各类客户端实时掌握智能系统的运行状态。RS485接口支持Modbus协议，采用光电隔离方案设计，具有超强抗干扰能力。

• 无线传输模块(VAGARY321A-485)：

产品特点：

        VAGARY321A-485系列采用高性能RF芯片，高灵敏度，稳定可靠，传输距离远。具备中继功能，更能有效延伸通讯距离。能适应不同用户协议，除了提供透明的数据接口外，还内置了多种无线传输协议，如点对点，点对多点，多点对多点，客户机等模式，用户可现场按需选择。模块具有PC端参数设置控制应用程序，方便用户参数配置。

空旷视距2000米。

• GPRS DTU(VAGARY-D4100)：

产品特点：

        GPRS DTU ( Data Transfer Unit,全称数据传输模块，本文简称DTU )针对电力及工业自动化系统远程数据应用而开发，产品已广泛应用于全国多省电能信息采集系统、电力配网自动化系统，对于野外分散式油井信息采集系统也是很好的选择。

透传、有效数据可代替心跳。

数据采集网关——串口服务器：

产品特点：

        三合一串口：具有RS232、RS485、RS422同时可工作的三合一特性；

        工业级供电方式：具有接线端子、电源插头两种电源接线方式，方便工业场合使用；可以9~24V宽电压供电。

智能数据采集模块——多路仪表：

产品特点：

        VAGARY925D-3E6智能模块是专为智能配电，工业自动化等领域开发的智能电量采集模块。可同时测量6路三相电流，具有测量、计量、采集、监视、可编程等功能。简单实用、稳定可靠、廉价、抗干扰能力强，还具有通讯接口，能实现与上位机监控系统的，数据交换。

智能数据采集模块——多功能仪表：

产品特点：

        导轨式三相(单相)多功能表，采用LCD显示，是专为能效管理系统所设计；可用于直接与空气开关、断路器、接触器一起安装，无需外置电流互感器，最大可直接接入80安培电流，同时可测量电网上的电流、电压、有功功率、无功功率、四象限电能等30多个电参数。可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；标配RS485通信接口，标准Modbus协议。

智能数据采集模块——开关量采集模块：

产品特点：

        VAGARY925-DI16智能模块是专为智能配电、工业自动化等领域开发的16路开关量采集单元。采用无源干节点接入方式，用于采集开关量信号并转换为数字信号经由通讯实现与上位机监控系统的数据交换。

智能数据采集模块——输出模块：

产品特点：

        VAGARY925-Do8智能模块是专为智能配电、工业自动化等领域开发的8路远程继电器输出模块，用于接收计算机指令，执行系统的遥控操作或自动控制。经由RS485总线与上位机相连实现相应的控制功能。

电气接点测温装置——测温应用屏：

产品特点：

        多路接点测量温度实时数据显示；报警温度上、下限设定及两路继电器输出功能；系统日期和时间具有润年自动转换功能，具备设备参数配置功能，可进行主要参数编程设备；RS485通讯接口，特殊应用可选配以太网接口；接点测温无线采集、存储、显示功能；数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统；可扩展报警功能（声报警或光报价设备辅助）；7寸显示屏。

电气接点测温装置——测温仪表：

产品特点：

        六路（可扩展至九路）电气接点测温（测温方式可选：红外、无线、测温环），环境温度测量、大屏幕LED显示，现场可编程设置，过热报警记录，事件记录，所有记录停电不丟失，百年时钟日历，声光报警输出，由主机和测温模块组成，一体式窗口安装，RS485通讯接口，Modbus通讯协议，便于组网远程管理。

九、实际应用案例

某电器科技集团有限公司
